速閉啟閉機

　　一、產品簡介

　　SDQA型速閉啟閉機電控上電箱上可配有PLC控制，并有開度顯示，可直接讀出開度數值（4～20mA），開度信號可遠傳至集中控制室，可實現遠程控制。

　　二、產品部件

　　SDQA型速閉啟閉機主要由：電動裝置、裝置聯結座、超載離合器、限速器 、手動制動機構簡稱手剎、小齒輪、主傳動軸、電磁制動器（簡稱電剎）、中間齒輪、支座及限位開關、大齒輪、螺母、緩沖座、主絲桿及限位塊、防塵罩、緩沖器、機旁電箱等組成。

　　三、性能參數。

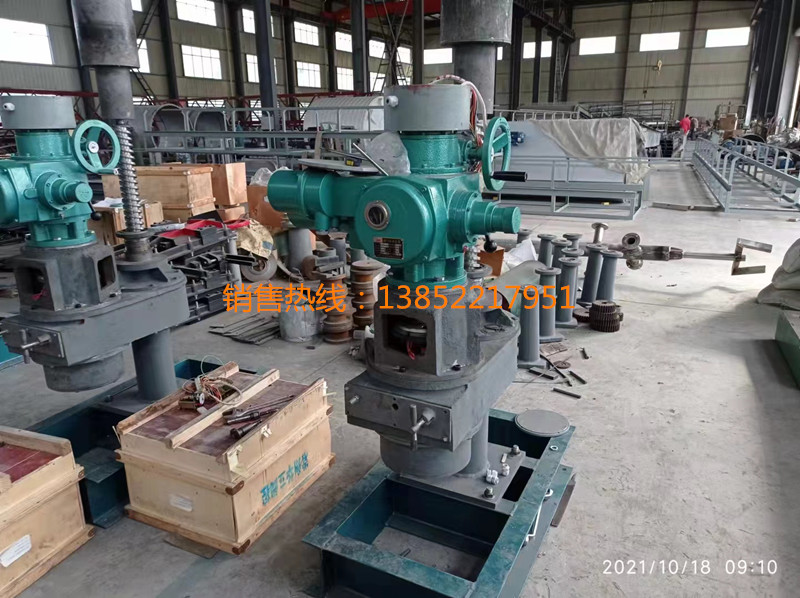

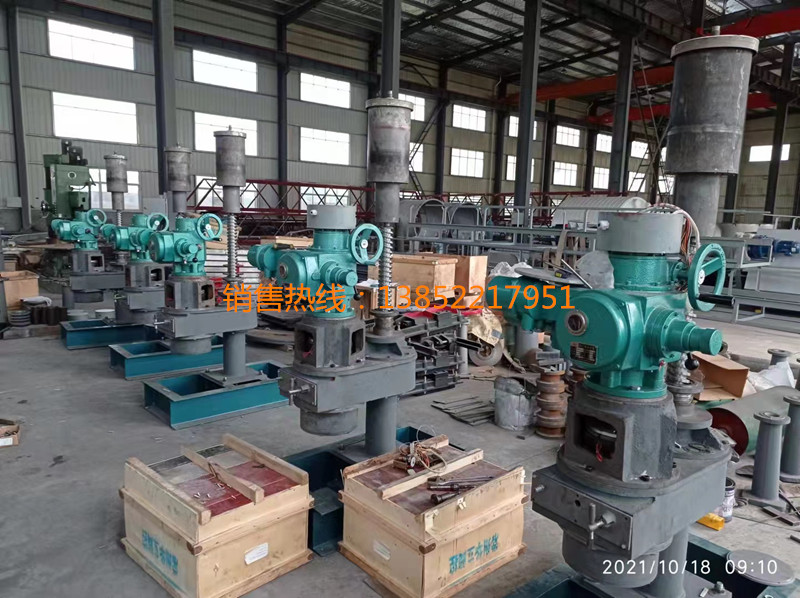

四、產品實拍圖

　　五、速閉啟閉機操作

　　1．開機前檢查手剎，應保持拉開狀態，全過程不可以合剎，以免發生意外。

　　2．打開控制箱二道門板，合上電源安全開關，將操作面板上轉換開關轉至慢，此時電動裝置會自動切換至普通操作模式，即同于正常電動開啟與關閉。

　　3．按照要求，按下對應慢開、慢關、停止按鈕，可以實現任意位置的打開和關閉。

　　六、設備的可靠性及耐久性

　　1、設備無故障運行時間不少于20000小時。

　　2、設備每年檢修一次，電動頭、軸承使用壽命在10年以上，防護層年限不少于5年，電器元件不少于3年。

　　七、設備的防腐

　　1、除銹達Sa2.5級標準。

　　2、涂富鋅底漆，云母氧化鐵中間漆，醇酸面漆，面漆采用烘漆工藝。

　　3、包裝前對機加工面按GB4879標準要求做防腐處理。

　　4、運輸、安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

　　八、速閉啟閉機安裝

　　1．安裝速閉啟閉機之前，應模擬啟閉機絲桿軸線，按閘門安裝使用說明先安裝好閘門。

　　2．清理現場及預埋件表面渣質，復核土建，如土建誤差超出規定范圍應采取返工等相應補救措施，確保順利安裝。

　　3．按5噸吊重，制訂現場吊裝方案及安全預案，室內可采用三角吊架，做到安全文明施工。

　　4．分別將速閉機本體及絲桿搬運至現場擱實，特別注意：絲桿為高精度加工件，應做到防變形、防碰撞、防碎等。

　　5．自備速閉啟閉機平臺的，應在安裝前將平臺校裝到位。
