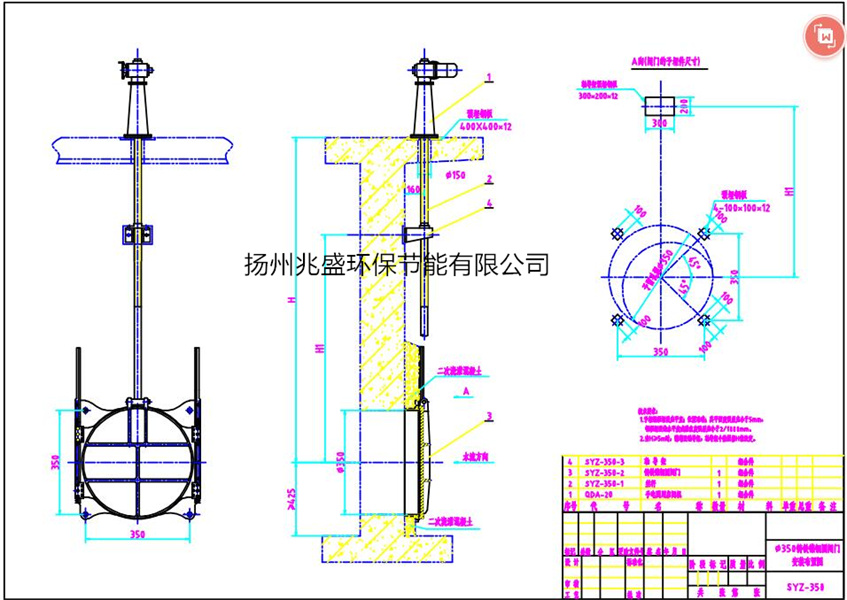

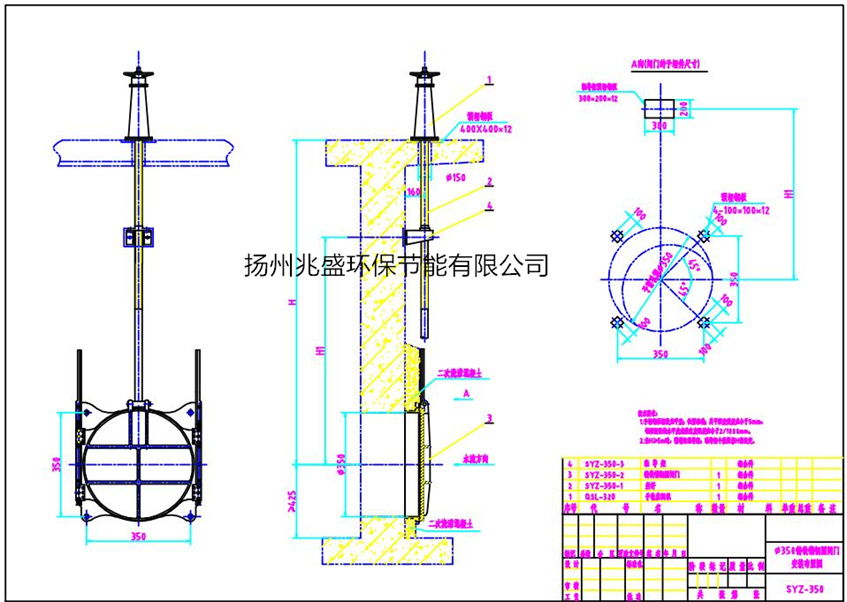

SYZ350鑄鐵圓閘門安裝圖紙下載

SYZ350鑄鐵圓閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

點擊查看：SYZ-350鑄鐵鑲銅圓閘門.rar

SYZ350鑄鐵閘門的預埋安裝方法

　　為了保證鑄鐵閘門的安裝質量，以達到滿意的止水效果，一般采用整體式安裝，即將閘板和閘框組裝在一起鎖定后進行一次性安裝。吊裝前要檢查閘板與閘框是否鎖定牢固，以保證在閘門吊裝過程中不致滑落，要輕吊輕放。吊裝就位后進行水平和豎直調整。

　　閘門框與閘槽內預埋鋼筋(或錨固板)的焊接，將拉結鋼筋與閘框上的螺栓孔擰牢后與閘槽內預埋的錨固鋼筋(或錨固板)焊接牢固，在焊接過程中要保證閘門的豎直度和水平度，安裝時要保證閘門底檻上平面與渠底上平面一致，門楣處要保證閘板頂部止水面與閘框門楣充分接觸，以保證止水效果。

　　保證的措施:底檻和兩邊閘框的拉結鋼筋與一期砼內的預埋錨固筋(或錨固板)焊接完成后，在門楣處用螺栓頂住門楣框后部與一期砼門楣部砼面上，用螺母進行調整，待閘板止水面與閘框平面充分接觸后再焊接拉結和錨固鋼筋。
